[古典相機] 世界第一台 TTL 分區測光 SLR,Minolta SRT-101.1966

DSC03619

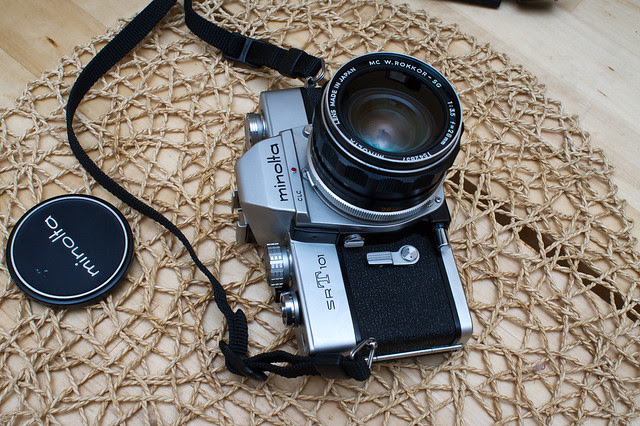

Minolta SRT-101,世界第一台 TTL 分區測光 SLR,主要的先進來自於「分區測光」。

先談談 TTL (Through The Lens) 測光,第一台量產的機種,是 1963 年上市的 Topcon RE Super。這個概念最早提出是在 1960 年,Pentax 的 Spotmatic 原型機,在 SLR 機身中放置一個通過鏡頭測光的點測計,而 Pentax 一直到 1964 年才推出第一台 Pentax Spotmatic,並且所搭載的測光系統已與原型機不同,改採平均測光,但保留了原來 Spotmatic (點測) 的名稱。TTL 測光系統成了趨勢並沿用至今,從 Topcon RE Super 推出之後,各大廠的 SLR 皆跟進採用鏡後測光的技術,依各家設計不同,而有不同的發展。

必讀參考文章:
冼鏡光老師 Topcon RE Super:第一台量產TTL測光單眼相機(1963)
Luke 的休閒筆記:Metering The Exposure:Geoffrey Ccrawley

Minolta SRT-101 所採用的是分區及全開光圈 TTL 測光 (CLC and full aperture TTL),這是全世界第一台分區測光概念的機種,CLC 指的是 Contrast Light Compensator 對比光補償,假設上方高亮部為天空,而下方則為對焦主體,使用了兩個 CdS 測光元件,分成上下兩區測光。主要的功用是在處理高反差的場景,求得成功率較高的照片。

SRT-101 身為 Minolta SRT 系列的第一台機身,持續生產了十年之久 (1966 - 1975),可見其暢銷及好評的程度!

參考文章:
http://www.camerapedia.org/wiki/Minolta_SRT_101
The Rokkor Files:The Minolta SR Series


(上圖來源:Minolta SRT101 說明書截圖)

另外,1966 年的 Minolta SRT-101 也是第一台 Minolta 推出的全開光圈測光的機種,配合 Minolta MC 鏡便可以支援這項功能。

DSC03621

主要就是透過 MC 鏡鏡尾突出的那支撥桿來和機身做對應

DSC03714

Minolta SRT-101 規格與介紹》

  • 接環: Minolta SR Mount
  • 快門: 横走布簾式快門,機械式,電池僅供測光使用,沒有電也能作動
  • 快門速度: 1~1/1000s, B 快門

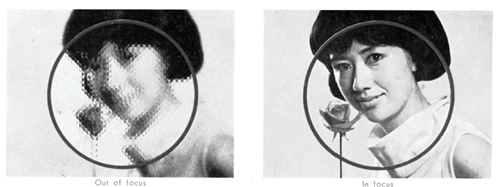

  • 對焦屏: 中央微菱式對焦屏,與裂像式相比,較不易對焦
  • 曝光設定: 手動設定
  • ISO: 6 – 6400
  • 測光範圍: EV 3 – EV 17 (ISO 100)
  • 測光指示: 指針式,有圓孔的指針和底下的指針重疊即為曝光正確,比較特別的是,底下那支指針,光線亮的時候指針會在下方,而光線暗時會在上方,跟一般常見的剛好反過來,所以指針在圓孔針之下是過曝,而指針在圓孔針之上是不足曝
  • 觀景窗: 94% 視野率
  • 熱靴: 冷靴,有閃燈座,但無接點,需透過線連接至機身
    DSC03623
  • 閃燈同步快門: FP 全速支援,X 最高至 1/60s
    DSC03629
  • 自拍撥桿:
  • 反光鏡預鎖:
    DSC03622
    DSC03630
  • 電源開關: 在機身底下,ON/OFF/Battery Check,切到 BC (Battery Check) 沒有圓孔的指針會跑到接近正中央的位置,表示電源正常
    DSC03627
  • 電池: 一顆 PX625、MR-9 (1.35V),有替代電池 (1.5V)
  • 上市: April 1966
  • 機身重量: 710g
  • 尺寸: W 145 × H 94.5 × D 47.5 mm
  • DIN/ASA 對應表: 除對應外,也可當做正在拍攝的底片之備忘
    DSC03624

說明書:前往頁面

Minolta XE 的比較圖

DSC03633

補充說明:電池替用方案

使用 Vinnic Alkaline battery L1560 的鹼性電池做為替代用,電壓為 1.5 V。

規格相容性如下:
Compatible with devices that require the following battery:
PX625, L1560, PX625A, 625A, MR9P, LR9, KA625, R625, Energizer E625G, V625U, MR9, MR09, EPX625, RPX625, KX615, HD1560, 1124MP, RM-625R, E625N, HG-625R, 4370, 4371, V13PX, EPX13, V625PX, HD625, PN625, RM625, 4625, 625, H1560, M01, M20, 8930 Battery
